2 documents correspondent à votre recherche.

Caractéristiques de l'appareil
Marque :
Continental Edison
Modèle :
Radioën R 35
Type appareil :
Autoradio
Année :
1969
Pays d'origine :
France
Forme  :
horizontal
Dim L x H x P  :
147x58x118
Poids  :
930
Cadran  :
horizontal à aiguille
Boutons  :
2
Clavier  :
3 touches
Technologie  :
superhétérodyne
Transistors  :
3xBF125,BF121, CA3028A, BF121, BC148B, BC158B, AC188K, AC187K
Moyenne fréquence  :
10.7 MHz, 455 kHz
Graduations  :
longueurs d'ondes, stations
Gammes d'ondes  :
PO (520 à 1610 kHz)
GO (150 à 262 kHz)
FM (87 à 105 MHz)
Alimentation  :
batterie 12 V négatif à la masse
Haut-parleur  :
Z = 8 ohms
2 documents correspondant à cet appareil

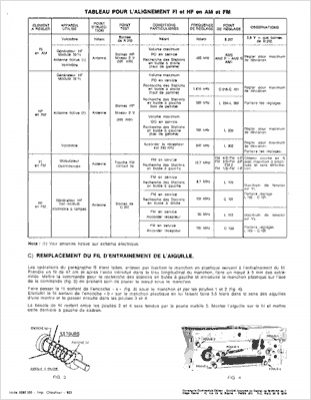

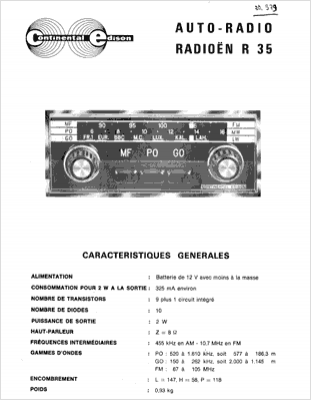

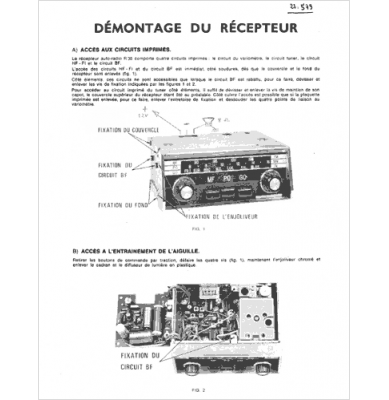

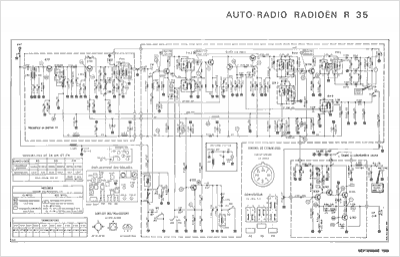

Caractéristiques + schéma + alignement + démontage autoradio Radioën R35
Doc publié
Langue  : français
5 pages.
En ligne, disponible en téléchargement Télécharger

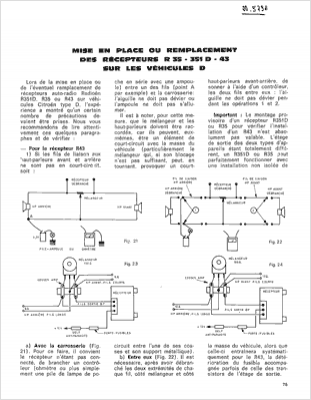

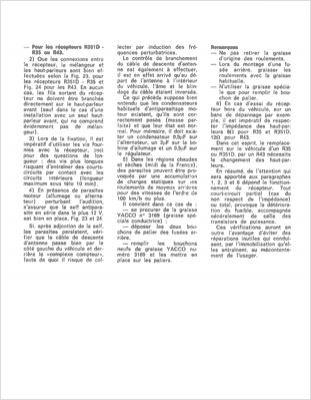

Mise en place ou remplacement des récepteurs Radioën R35, 351D, 43 sur les véhicules D
Doc publié
Langue  : français
5 pages.
En ligne, disponible en téléchargement Télécharger
Vous pouvez regrouper les téléchargements Tout télécharger
